发布时间:2021-04-28 09:23:43

气动执行机构又称气动执行机构, 按其能量形式分为气动、电动和液压三类,它们各有特点,适用于不同的场合。气动执行机构是执行机构的。

气动执行机构又可分为单动式和双动式两种:执行机构的开关动作由气源驱动, 称为双动式。弹簧复位单动开关动作,只有分闸动作由气源驱动,合闸动作为弹簧复位。OMAL电动执行器

气动执行机构简介气动执行机构与调节机构是一个统一的整体,执行机构有薄膜式、活塞式、叉式和齿轮齿条式。活塞式行程长,适用于推力大的场台;薄膜式行程小,只能直接驱动阀杆。叉式气动执行机构具有扭矩大、空间小的特点,扭矩曲线更符合阀门的扭矩曲线,但并不十分美观;它常用于高扭矩阀门。齿轮齿条式气动执行机构具有结构简单、动作稳定可靠、安全防爆等优点。广泛应用于电厂、化工、炼油等安全要求高的生产过程。

气动执行机构的缺点

控制精度低,切断气源后双作用气动执行机构不能回到预设位置。切断气源后,单作用气动执行机构可通过弹簧回到预定位置。

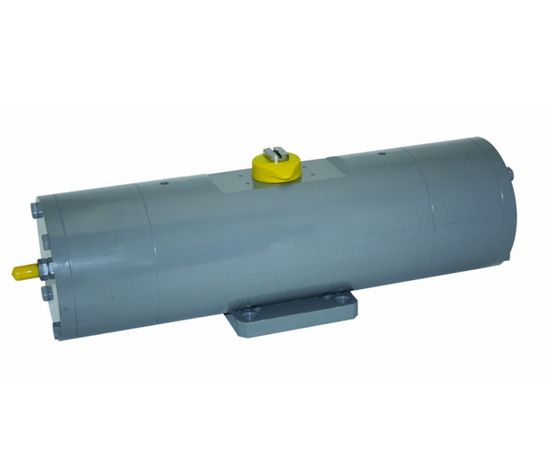

工作原理:当压缩空气从喷嘴a进入时,气体推动双活塞向两端缸盖端直线运动,活塞上的齿条带动转轴上的齿轮逆时针旋转90度,阀门打开。此时,气动执行机构阀两端的气体通过B喷嘴排出。相反,当压缩空气从B喷嘴进入气动执行机构两端时,气体推动双塞在中间直线移动,活塞上的齿条带动转轴上的齿轮顺时针旋转90度,阀门关闭。

此时,气动执行机构中间的气体通过喷嘴排出。以上是标准型的传动原理。根据用户要求,气动执行机构的安装可采用与标准型相反的传动原理,即选择右轴顺时针转动开启阀门,逆时针转动关闭阀门。对于单作用弹簧复位气动执行机构,喷嘴a为进气口，喷嘴 B为排气口,喷嘴B应配备消音器。
喷嘴a的入口是一个打开的阀门,当空气被切断时,阀门被弹簧力关闭。

气动执行器的特征

紧凑型双活塞齿轮,鲦结构,啮合精确,效率高,输出扭矩恒定。

铝缸体、活塞和端盖,与相同规格的执行器重量相比,最小。

缸体为挤压铝合金,经硬质阳极处理后,内表面织构坚硬,强度高,硬度高。OMAL电动执行器

采用低摩擦材料制成的滑动轴承,避免了金属间的直接接触,摩擦系数低,转动灵活,使用寿命长。

气动执行机构、安装和连接尺寸按国际标准ISO 5211、Din 3337和VDI/VDE 3845设计,可与普通气动执行机构互换。

气源孔符合Namur标准。

气动执行机构底部轴的装配孔为双方,符合ISO 5211标准,便于方杆阀门的线性或45°转角安装。

输出轴的顶部和顶部孔符合Namur标准。

两端的调整螺钉可以调节阀门的开启角。同一规格的阀门]具有双动作类型，单动作弹簧复位。您可以根据阀门]的需要选择方向,顺时针或逆时针旋转。

根据用户的需要安装、定位器开启指示、响应器、各种限位开关和手动操作装置。

气动执行机构分类

根据执行器的能量形式分为气动、电动和液压三种类型,它们各有特点,适用于不同场合。OMAL电动执行器

气动执行器是一种执行机构。气动执行器也可分为两类:单动作和双动作:执行器的开关动作由气源驱动,称为双作用。SPRINGRETURN 单动作的开关动作仅由气源驱动,当动作关闭时,弹簧复位。
