OMAL手动蝶阀的技术特点

发布时间:2021-05-18 10:42:23

OMAL手动蝶阀特有的骨架式衬套密封,坚固而不变形，PTFE轴衬套与阀板完美结合,以减少摩擦,密封性能更好、磨损更低、开闭阻力更小的两段式阀轴, Kv值更高,轴与阀板无任何
紧固件,避免破坏和腐蚀的风险。中线对夹式( WAFER ) , 立式或卧式安装均可。OMAL蝶阀

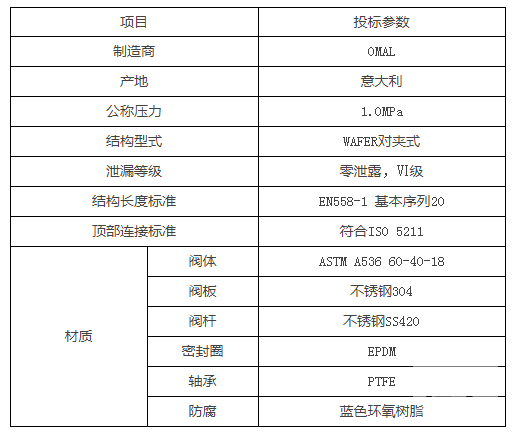

1.2.1技术参数
1.2.2产品特点

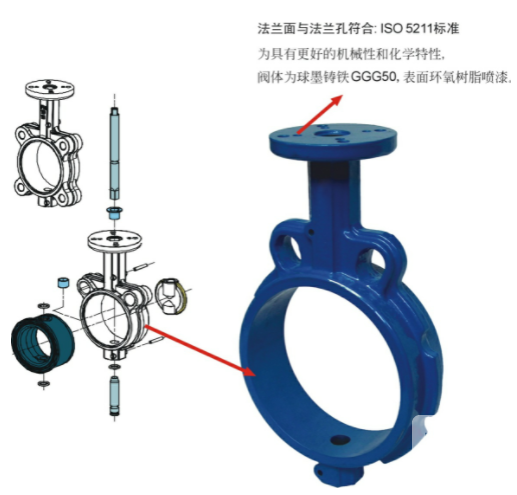

1)阀体
OMAL手动蝶阀阀体采用高强度球墨铸铁材料, 整体树脂砂型铸工艺铸而成,没有任何铸缺陷。内外表面均用喷砂抛丸方式除锈后进行环氧树脂喷涂,厚度至少为250um.阀体的最小壁厚
保证在承受2倍以上额定工作压力时所有的部件不发生变形,法兰面和法兰孔符合ISO5211标准。采用一片式整体阀体。 阀体能承受1.5倍额定压力,且阀体不发生变形。

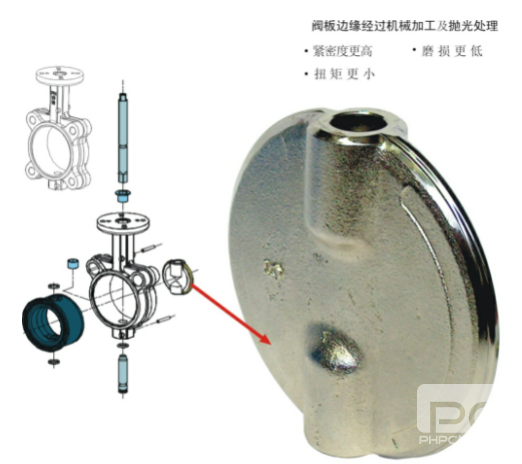

2)阀板特点
DN300及以下口径蝶阀采用阀轴非贯穿阀板结构设计,以减小杂物缠绕和水头损失。阀板开启时阻力系数小于0.26 ,阀板承压能力可为关闭状态2倍压差以上,阀轴、阀板无销钉连接或销钉连接。


3)阀座密封
阀座材料为EPDM(三元乙丙烯)。于骨架的支撑作用,使弹性橡胶密封圈不易变形。相对于燕尾槽(舌槽结构),骨架式结构具 有更好弹性同时具有更好的强度,扭矩更小。骨架式阀座外圆成桶形,并向外延伸到阀体外侧,与阀体的结合无机械紧固,易于与阀门安装或维修更换。OMAL蝶阀

下图为架式密封与普通衬套密封的结构对比图

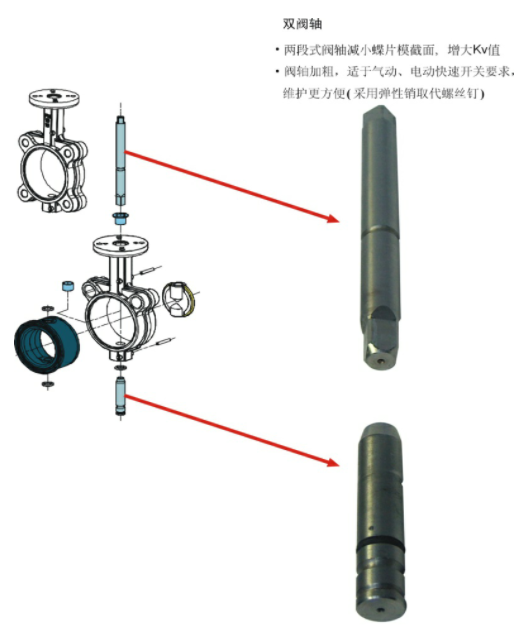

4 )阀轴结构
双阀轴结构,轴嵌入轴孔的长度大于轴径的1.5倍。阀轴最薄弱处能承受阀门最大扭矩15倍强度。

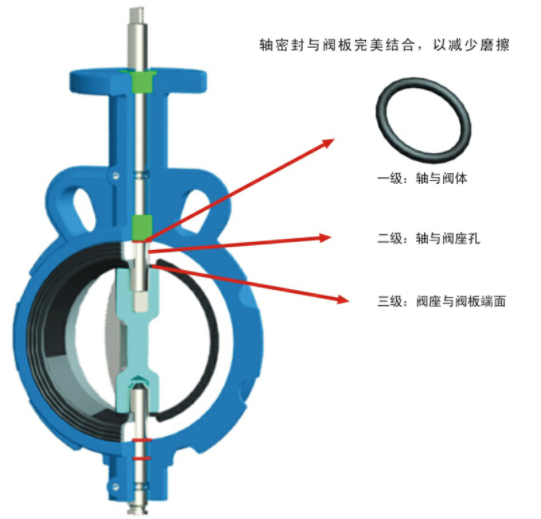

阀体、阀座与阀轴密封形成三级密封,保证过流介质仅与阀板及橡胶阀座接触。无泄漏，安全可靠,寿命更长。两段式阀轴弹性销取代了一段式阀轴的螺钉固定 ,安装、维修更方便。

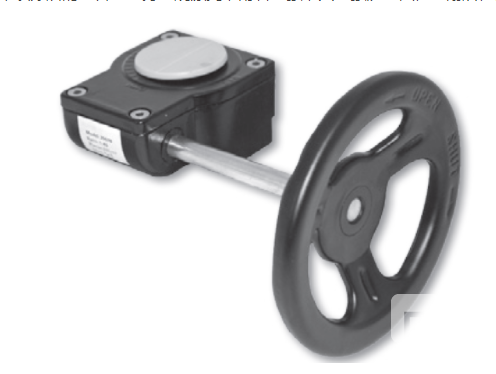

2.手动齿轮箱适用于90度的OMAL手动蝶阀,静电粉末喷涂后的铝合金机身外观漂亮,附着力强,具有强防腐蚀性和耐磨性。OMAL蝶阀
