MICROSONIC超声波传感器产品描述

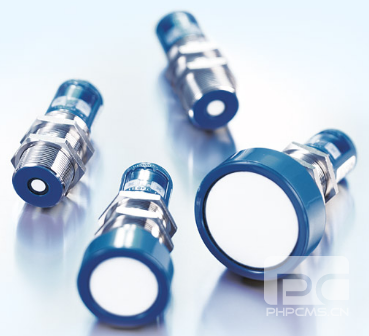

pico+ 超声波传感器
M18螺纹套管紧凑型设计，外壳仅长41mm。 除了轴向发出声波的型号外，还有感应头90度弯曲，径向发出声波的型号。

检测距离从20 mm 到1.3 m，存在四种检测范围和三种输出状态，这个传感器系列涵盖了各种广泛的应用。

推挽输出的传感器支持SIO和 IO link模式.模拟量输出的的传感器可以选择 4–20 mA电流输出或者是 0–10 V电压输出。

在 SIO模式下, 可以通过pin5脚进行microsonic的teach-in过程，完成对传感器的参数配置。

MICROSONIC超声波传感器pico+ 超声波传感器具体型号有：


MICROSONIC超声波传感器 pico+15/F
MICROSONIC超声波传感器 pico+15/WK/F
MICROSONIC超声波传感器 pico+15/I
MICROSONIC超声波传感器 pico+15/WK/I
MICROSONIC超声波传感器 pico+15/U
MICROSONIC超声波传感器 pico+15/WK/U
MICROSONIC超声波传感器 pico+25/F
MICROSONIC超声波传感器 pico+25/WK/F
MICROSONIC超声波传感器 pico+25/I
MICROSONIC超声波传感器 pico+25/WK/I
MICROSONIC超声波传感器 pico+25/U
MICROSONIC超声波传感器 pico+25/WK/U
MICROSONIC超声波传感器 pico+35/F
MICROSONIC超声波传感器 pico+35/WK/F
MICROSONIC超声波传感器 pico+35/I
MICROSONIC超声波传感器 pico+35/WK/I
MICROSONIC超声波传感器 pico+35/U
MICROSONIC超声波传感器 pico+35/WK/U
MICROSONIC超声波传感器 pico+100/F
MICROSONIC超声波传感器 pico+100/WK/F
MICROSONIC超声波传感器 pico+100/I
MICROSONIC超声波传感器 pico+100/WK/I
MICROSONIC超声波传感器 pico+100/U
MICROSONIC超声波传感器 pico+100/WK/U
MICROSONIC超声波传感器 pico+15/TF/F
MICROSONIC超声波传感器 pico+15/TF/I
MICROSONIC超声波传感器 pico+15/TF/U
MICROSONIC超声波传感器 pico+25/TF/F
MICROSONIC超声波传感器 pico+25/TF/I
MICROSONIC超声波传感器 pico+25/TF/U
MICROSONIC超声波传感器 pico+35/TF/F
MICROSONIC超声波传感器 pico+35/TF/I
MICROSONIC超声波传感器 pico+35/TF/U
MICROSONIC超声波传感器 pico+100/TF/F
MICROSONIC超声波传感器 pico+100/TF/I
MICROSONIC超声波传感器 pico+100/TF/U

产品描述
pico+ 超声波传感器
M18螺纹套管紧凑型设计，外壳仅长41mm。 除了轴向发出声波的型号外，还有感应头90度弯曲，径向发出声波的型号。

检测距离从20 mm 到1.3 m，存在四种检测范围和三种输出状态，这个传感器系列涵盖了各种广泛的应用。

推挽输出的传感器支持SIO和 IO link模式.模拟量输出的的传感器可以选择 4–20 mA电流输出或者是 0–10 V电压输出。

在 SIO模式下, 可以通过pin5脚进行microsonic的teach-in过程，完成对传感器的参数配置。

对于pico+传感器系列
有如下两种输出形式和四种检测范围:



开关量输出的传感器有三种工作模式:
漫反射模式（单开关点模式）
反射板模式
窗口模式
单开关点模式的自学习
将被测目标物放在想要的检测距离(1)处，使之被传感器检测到
将pin 5 接到+UB 大约 3 秒钟
然后将pin 5再次连接到+UB 大约1秒钟


单点模式的teach-in
反射板模式的自学习
使用一个固定的反射物

将 pin 5 连接到+UB 大约3 秒钟
然后将pin 5再次接到 +UB大约10 秒钟


反射板模式的teach-in
窗口模式的配置
将被测物体放置于窗口的近点(1)处
将pin 5连接到+UB 大约3 秒
然后将被测物体移动到窗口的远点(2)处
然后将pin 5再次连接到+UB 大约1 秒


对一个模拟量或开关量窗口模式的teach-in
NCC/NOC （常闭/常开）
和模拟特性曲线的递增/递减也可以通过pin5脚设置。

一个绿色LED和一个黄色LED

指示了输出的状态和microsonic 的teach-in状态。.

LinkControl
pico+系列传感器可以选择性的进行参数设置，LCA-2连接控制适配器作为配件，可以用于pico+系列传感器和电脑之间的连接。



传感器通过LCA-2连接到电脑进行编程
易于同步
若干个pico+传感器可以在一些应用中近距离安装运行，通过同步来防止它们间的相互干扰。 为了达到这个目的，需要将所有传感器的pin5连接在一起，激活传感器的同步功能。



使用Pin 5脚进行同步
如果超过10个传感器必须进行同步，需要使用同步箱来实现， 同步箱是有效的配件。

例如当许多传感器通过IO-Link主机运行时，主机的功能就是承担传感器的同步（在IO-Link工作，pin5不能进行接线）。

玻璃瓶生产工艺中的同步传感器单元
